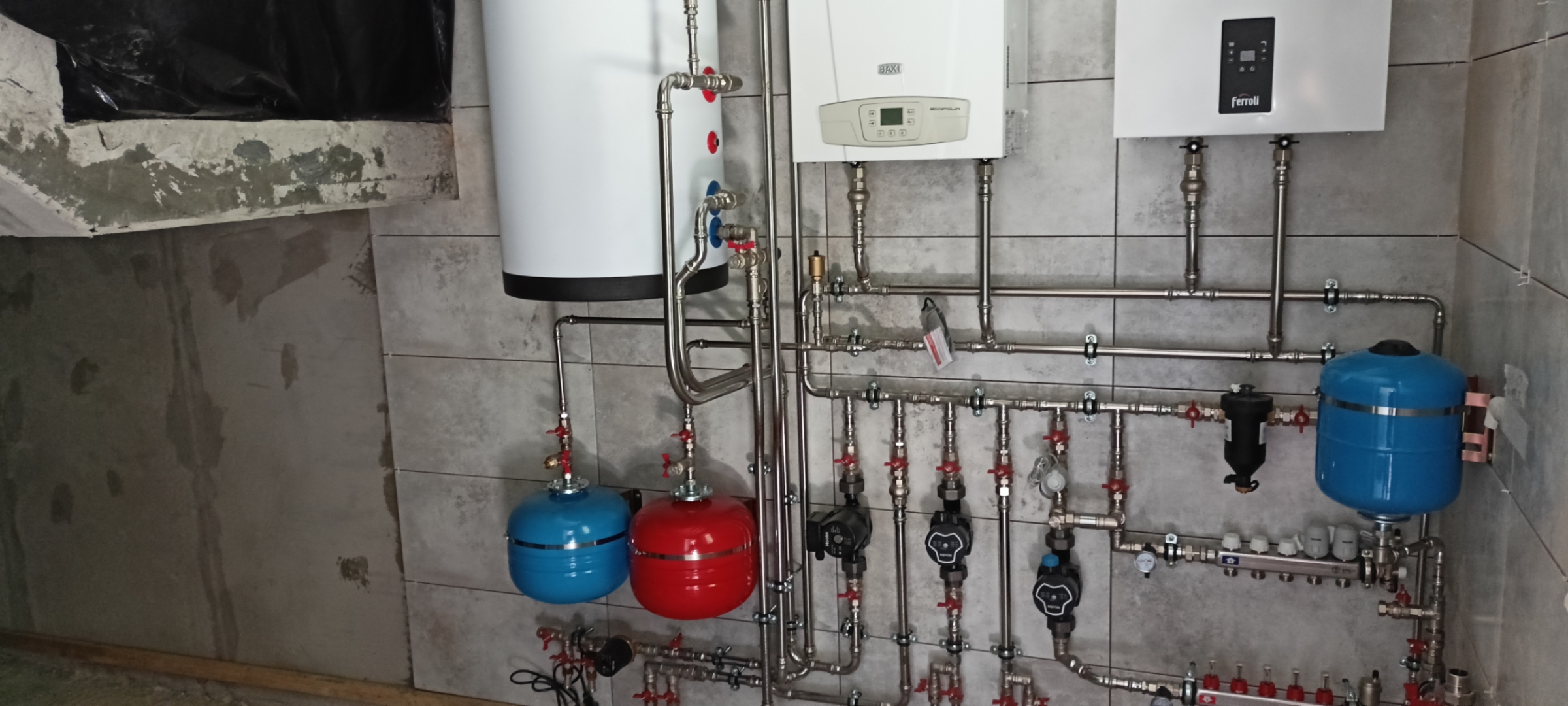

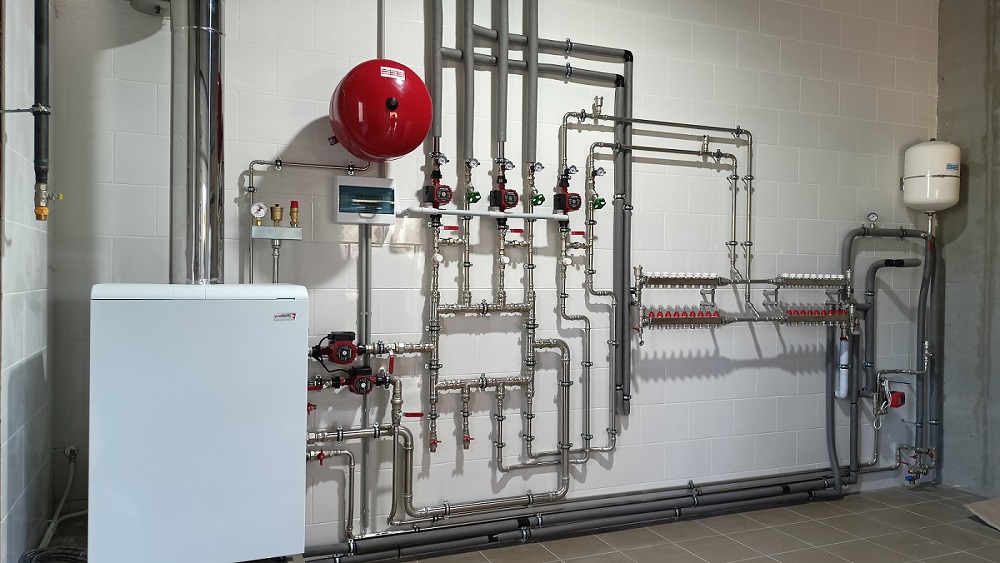

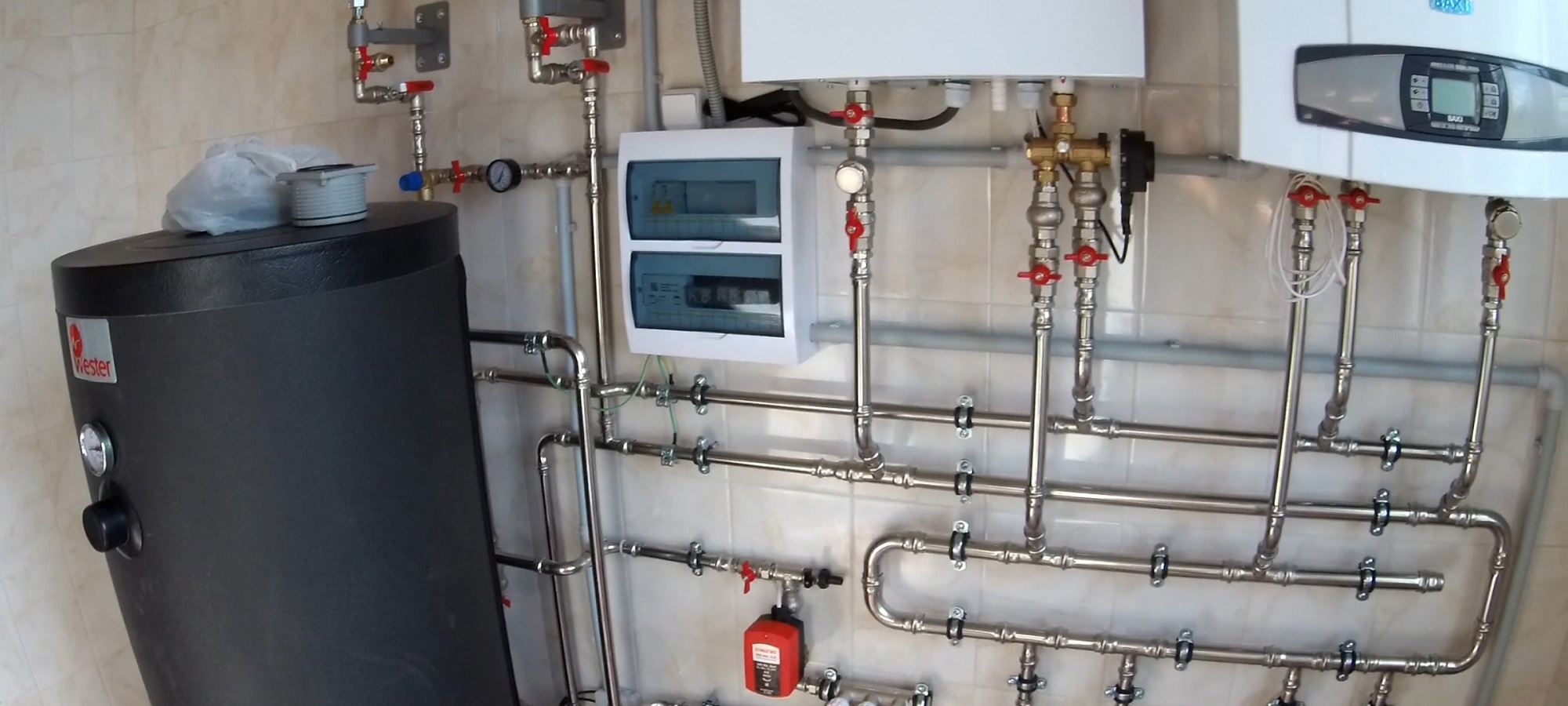

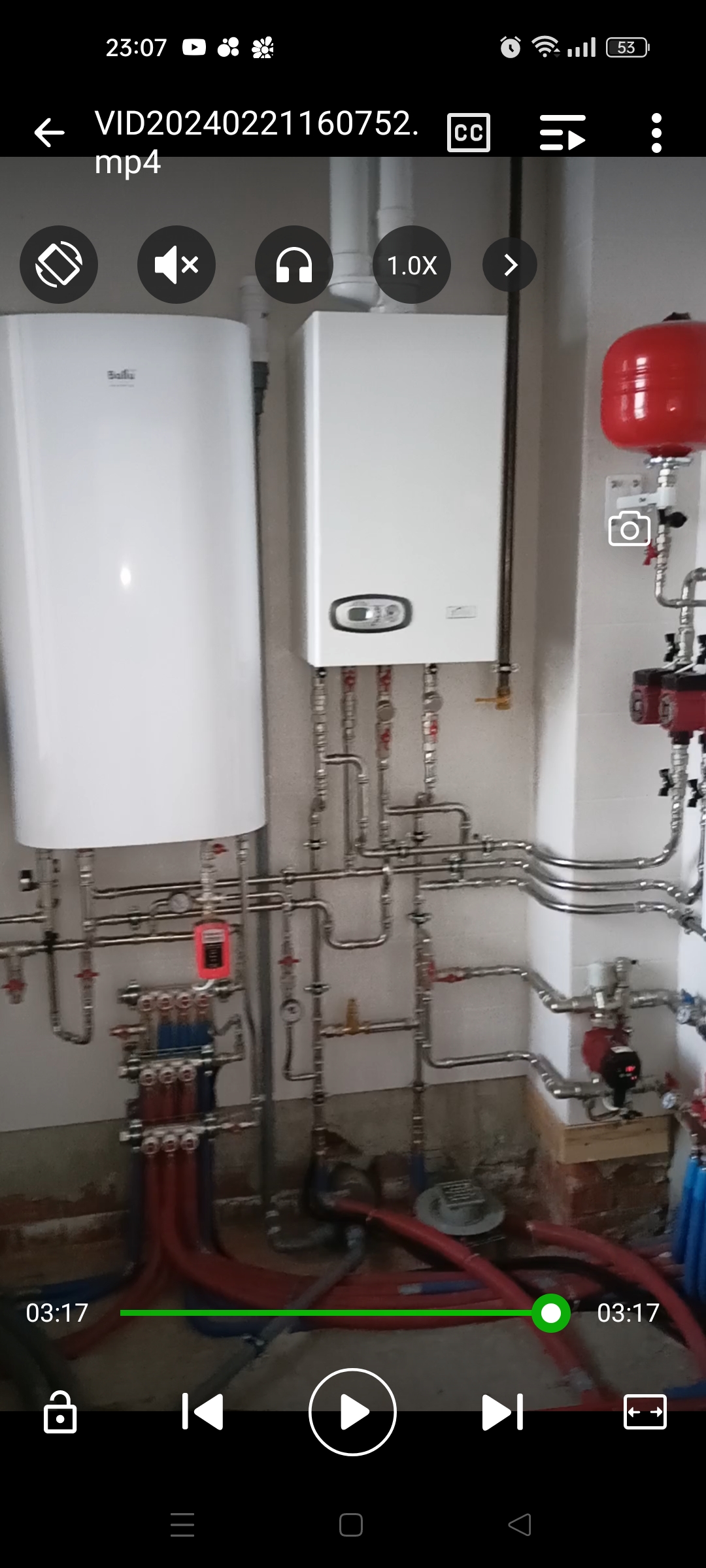

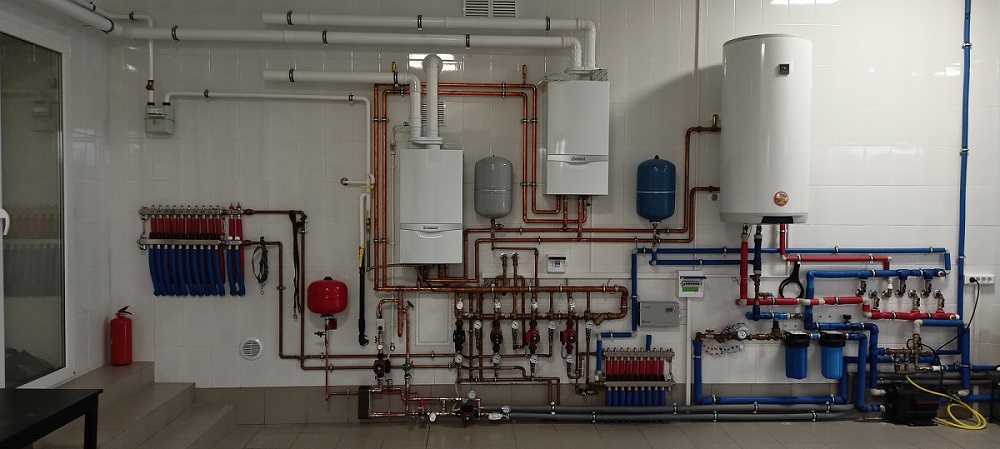

Вашему вниманию, небольшая котельная. Газовый и Электрический котел, бойлер косвенного нагрева, всё из нержавеющей стали. Не то чтобы я не умел работать медью , просто мода сейчас такая .... ))

Теперь в своих проектах я использую насос загрузки бойлера. Кто бы что ни говорил, это гораздо дешевле и запчасть проще найти ( любой магазин сантехники).

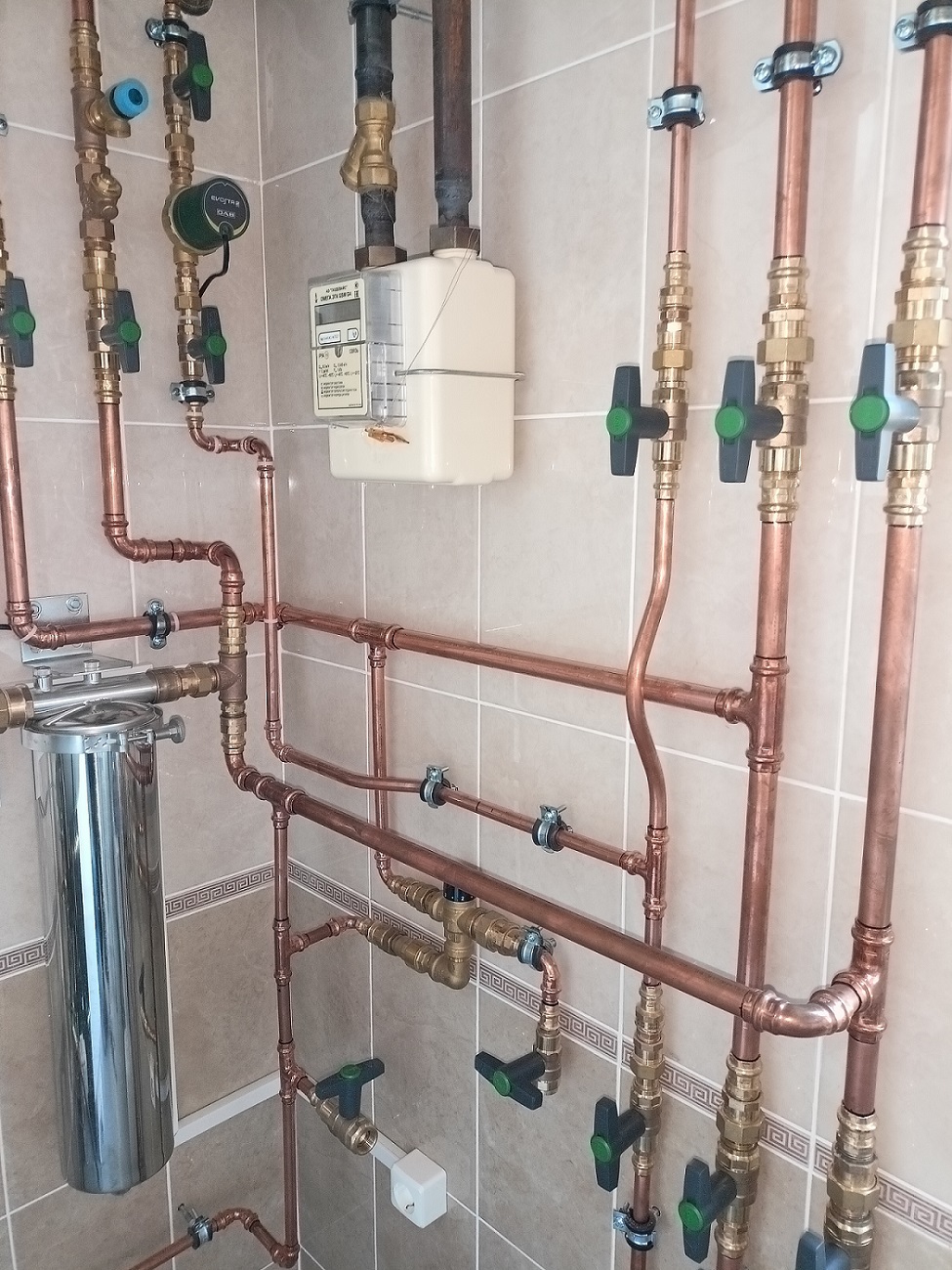

А внизу управление и распределение холодной воды. Я стойко верен своим убеждениям в превосходстве частотного управления нососом скважины/ колодца , перед релейным . С тех пор как 5 лет тому назад я поставил 1-ый "частотник" и выкинул РД - 5 в мусорную корзину... Туда же отправились огромные гидро аккумуляторы с не менее огромными лужами конденсата под ними ....

Немного поменял своё мнение по поводу способа приготовления горячей воды... Ввиду частого выхода из строя трёхходовых клапанов.

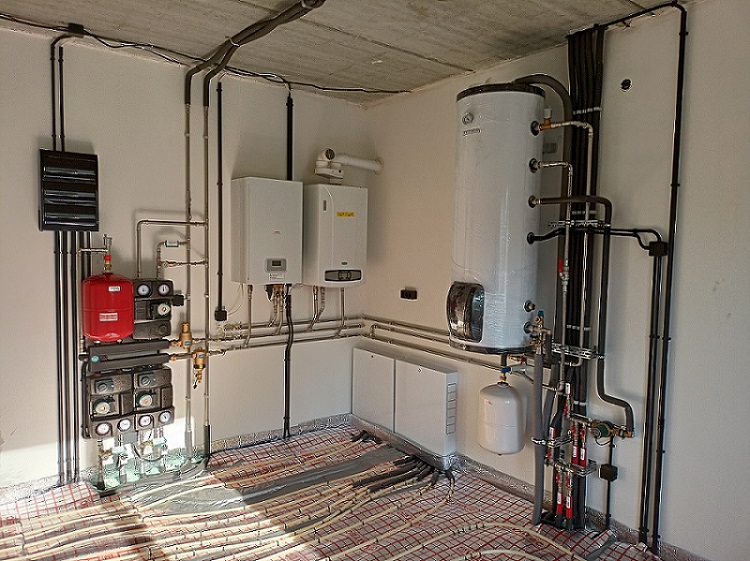

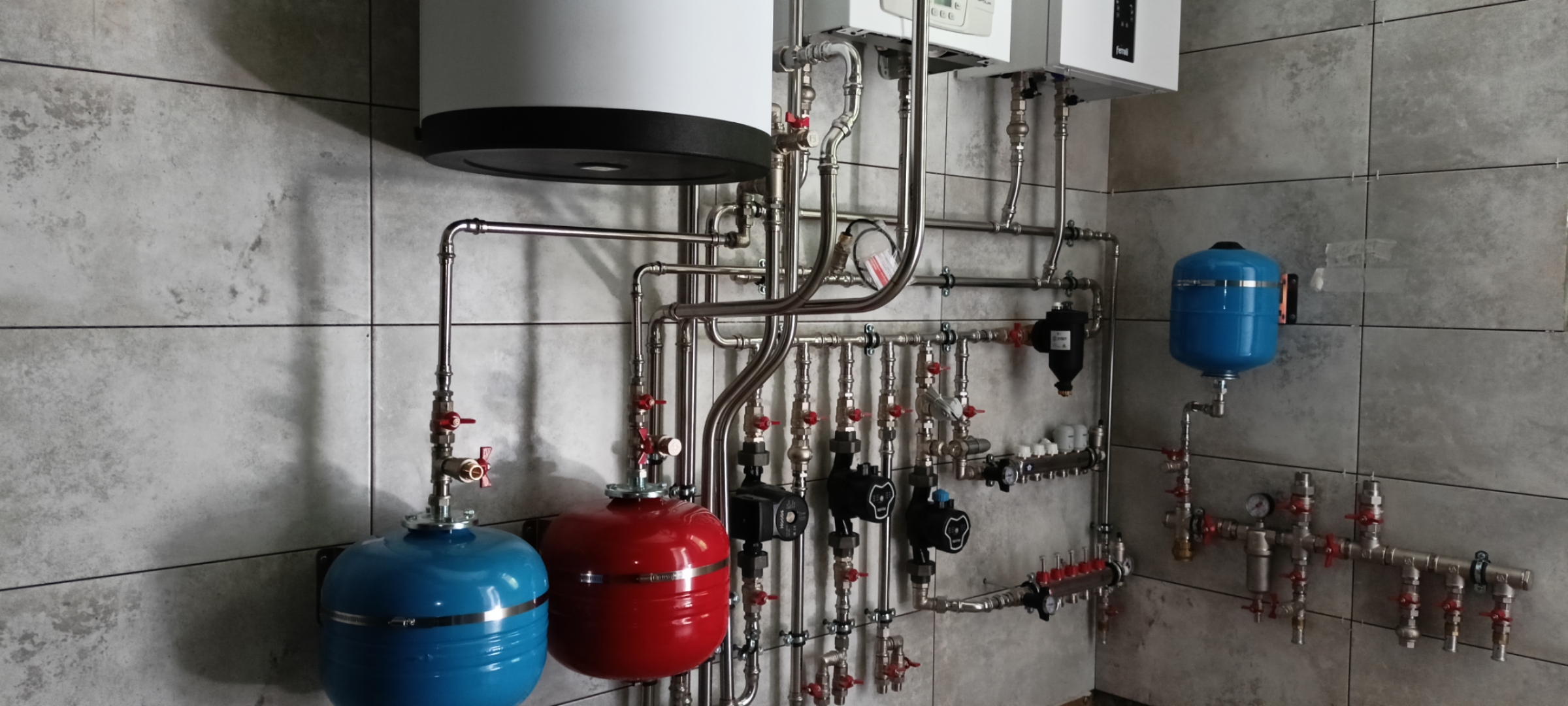

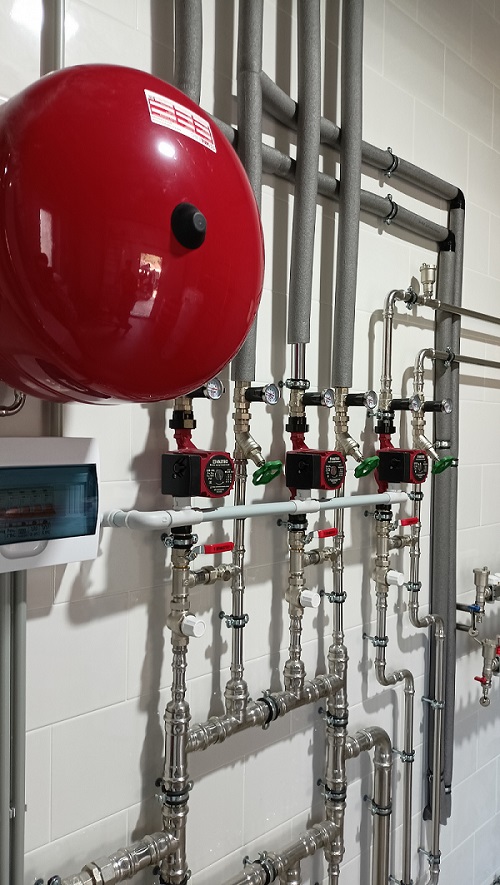

Всем здравствуйте! Недавно завершили довольно простой и одновременно сложный заказ. Работали над котельной, целых 2 недели ( обычно 3 дня) ввиду тех трудностей, которыми нас наградили "бывшие монтажники" , и заказчик, который решил установить резервный электро Котёл в дополнении к газовому за день до окончания работ.... Добавила нам "остринки" опорная колонна здания с тремя углами, которую мы ( к я считаю) изящно отыграли симметричными патрубками , изготовленными на нашем трубогибе . Абсолютно все трубы из нержавеющей стали под пресс. Не спрашивайте меня про конденсат на холодной воде - красота требует жертв! )) А трап, который мы установили - правильной разуклонки плитки. Питающие и сигнальные кабели также для эстетики спрятали в трубы из нержавеющей стали. А управление отоплением 2-ух режимное - Автоматическое через смартфон ( приложение Android или iOS) , либо ручное - механическое . ( У заказчика есть выбор и резервирование в случае выхода из строя автоматики) .

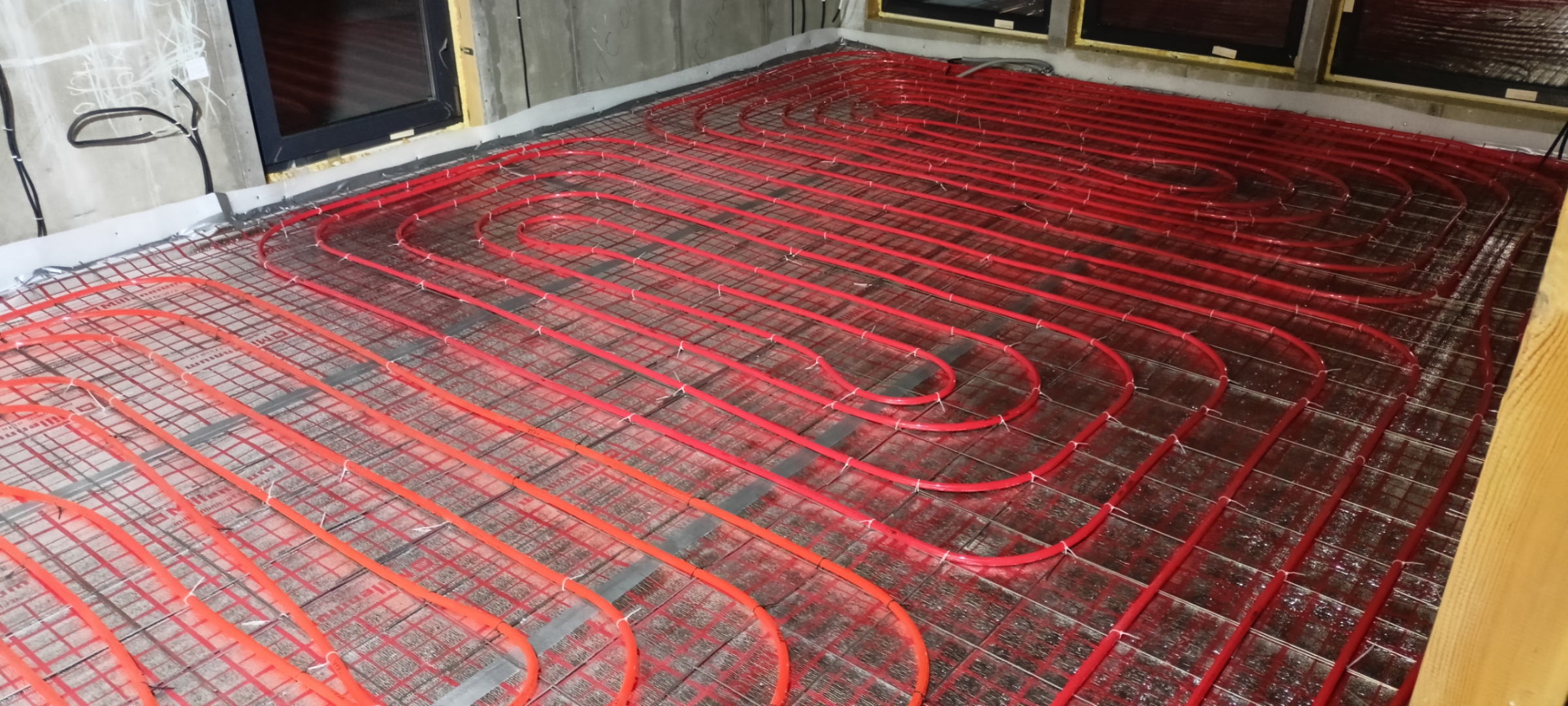

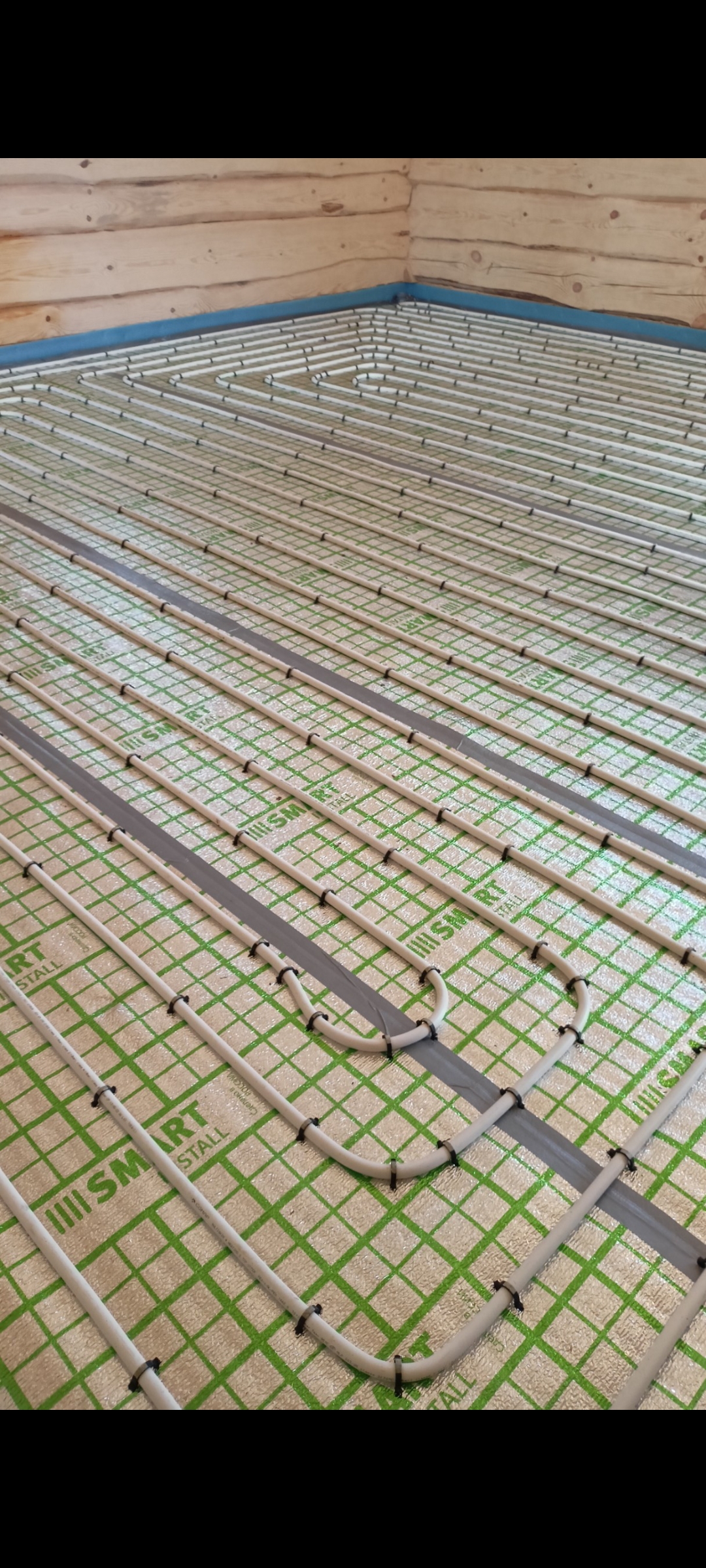

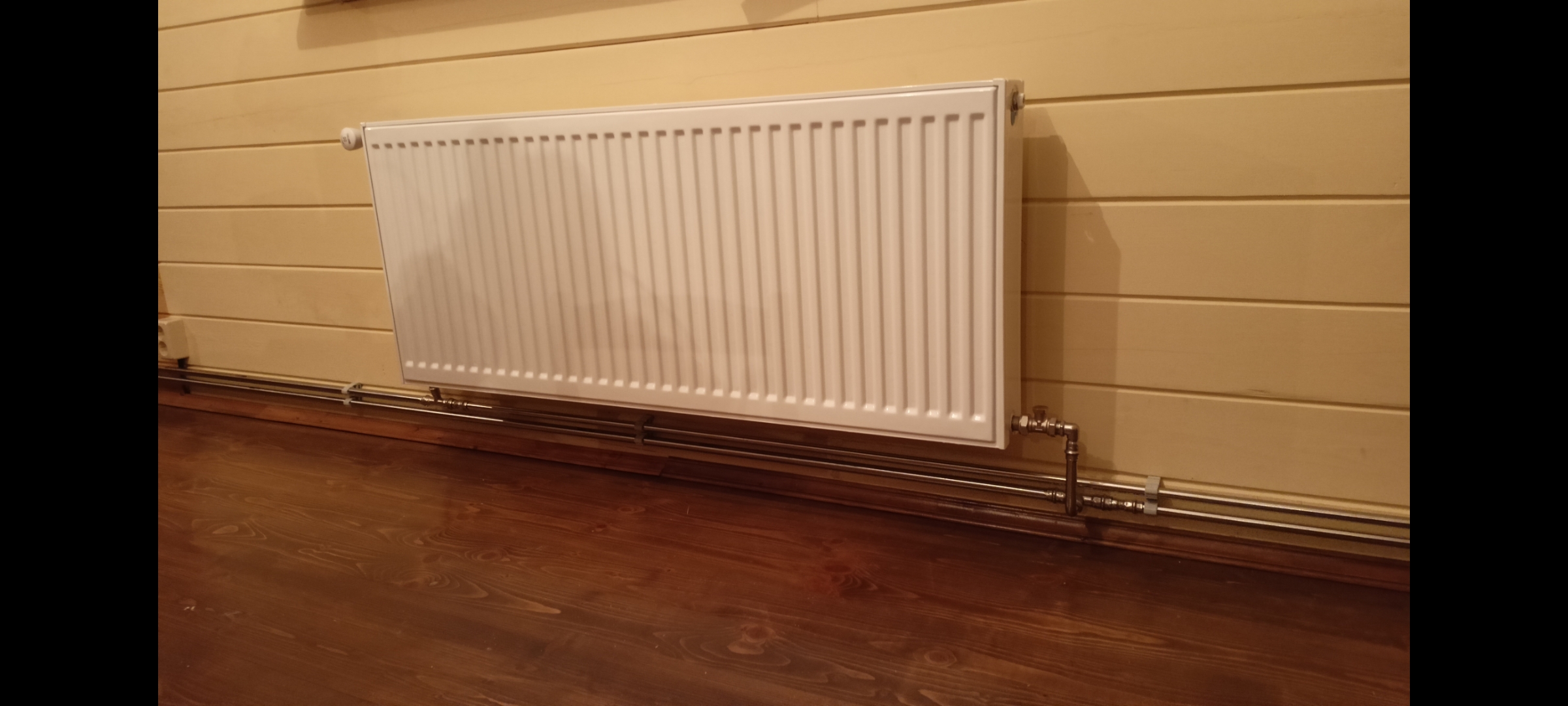

Параллельно - последовательное соединение. Радиаторная сеть ( все 5 штук) питаются от насоса котла . Тёплые полы получают тепло с обратки радиаторов . При полном или частичном закрытии термоголовок , последних , срабатывает перепускной клапан ( настроен на насос котла ) и тёплые полы питаются через байбас . Двухходовой смесительный узел тёплого пола , снабженный насосом с частотным регулированием , в обоих случаях питается как вторичное кольцо и гидравлически не оказывает влияния на систему в целом.

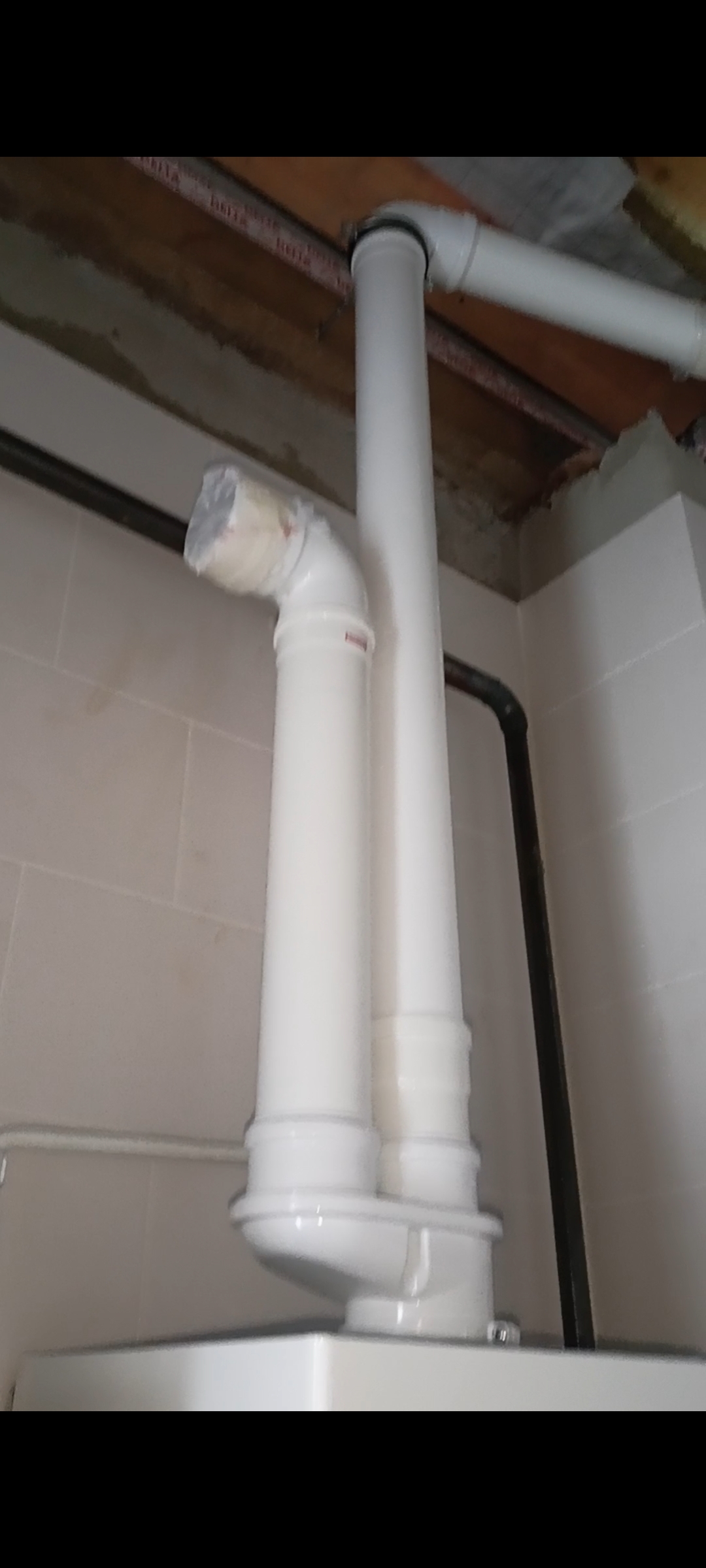

Заказчик не захотел портить красивый фасад здания из клинкерного кирпича , и мы смонтировали раздельную систему дымоудаления . Выхлоп продуктов сгорания осуществляется через кровлю ( в шахте) , а забор воздуха из помещения котельной. Стоит конденсатоотводчик с разрывом струи через сухой сифон.

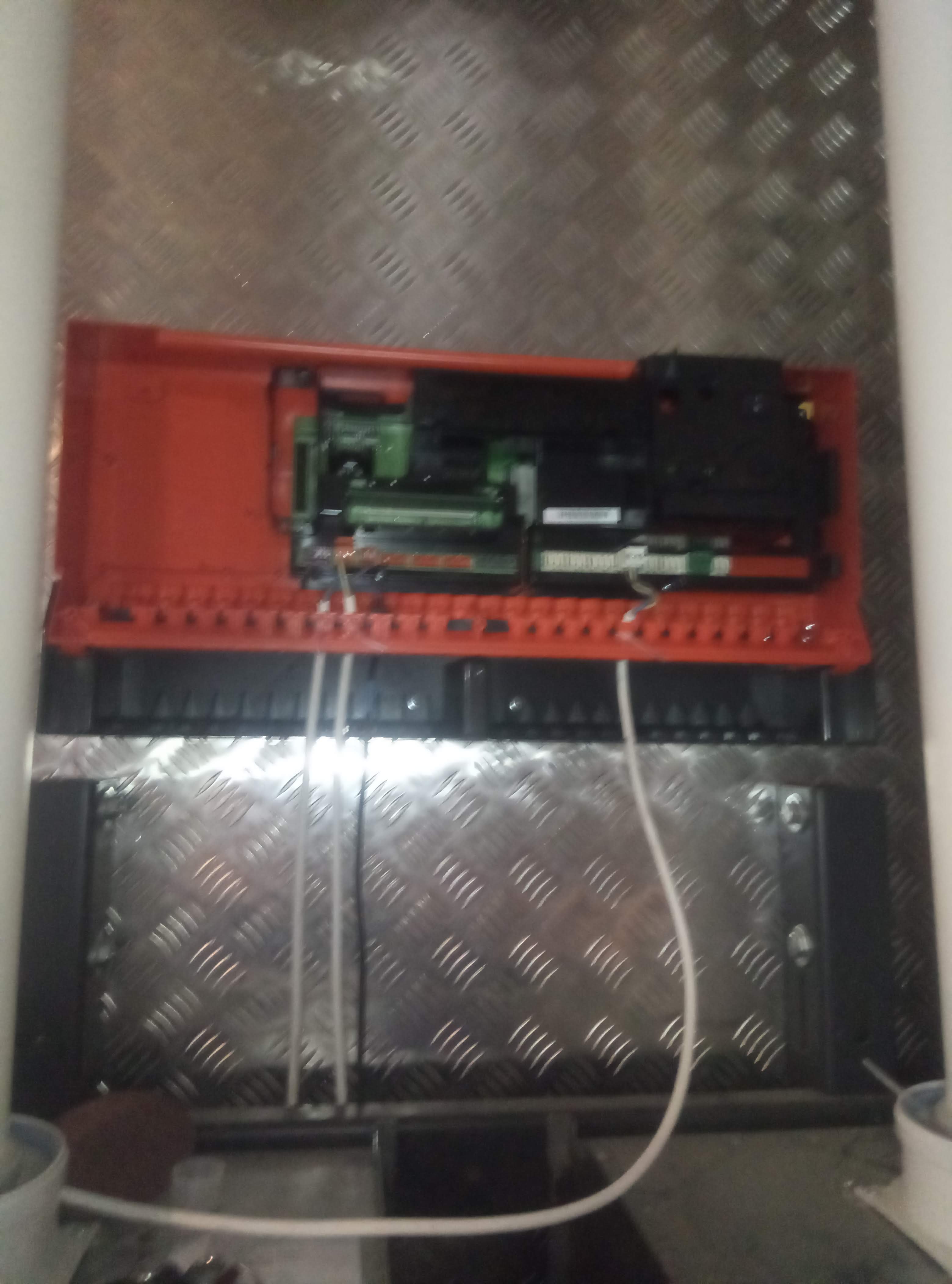

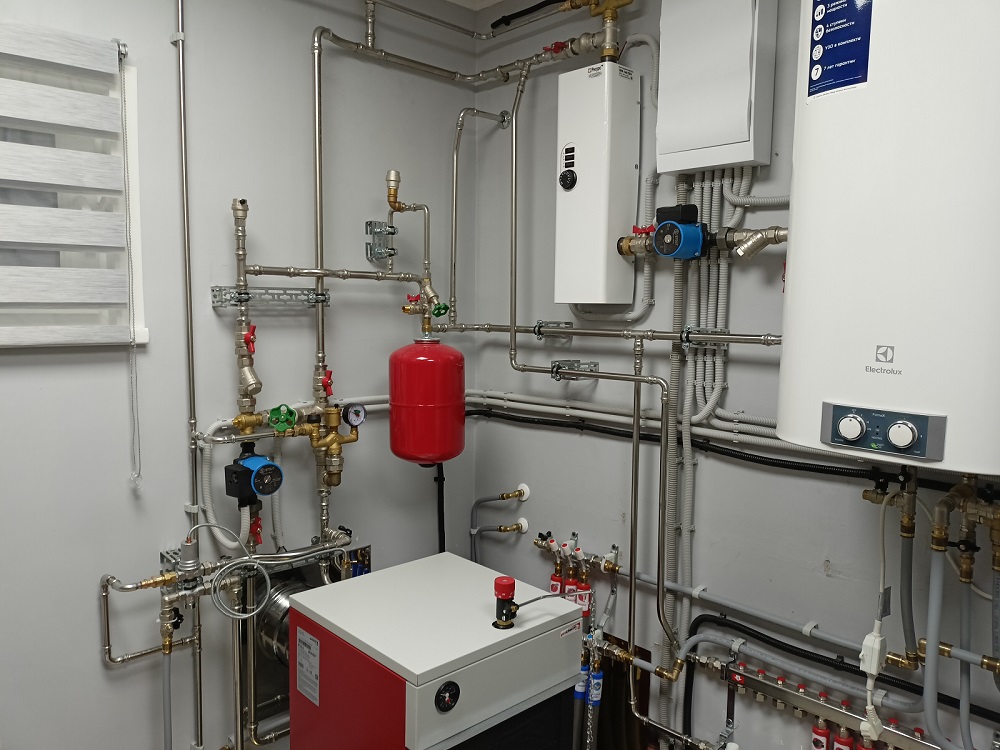

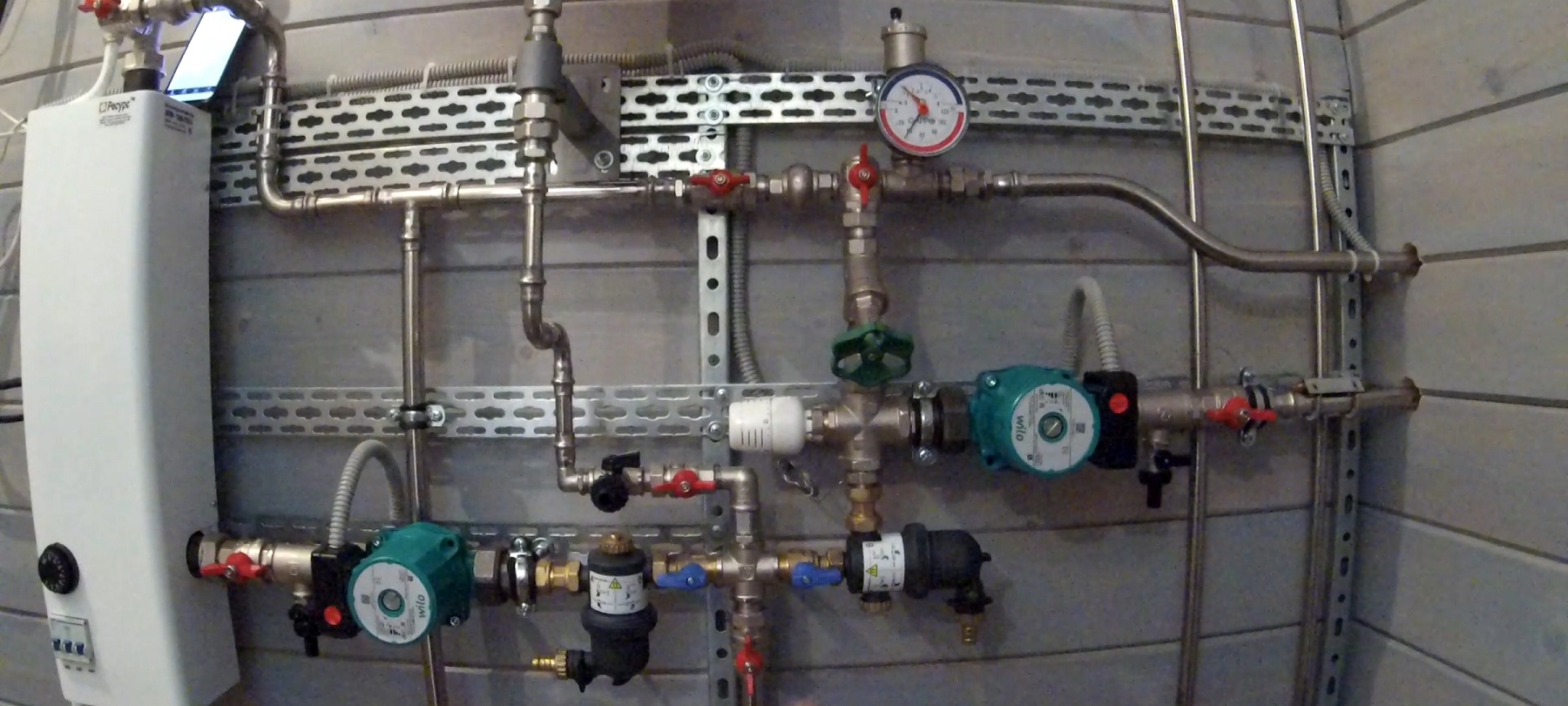

Система запущена на электро котле ( в ближайшие N - лет ожидается пуск газа ) .... Котёл абсолютно примитивный с электро механической регулировкой. Мы его полностью автоматизировали( нагрев бойлера, полы , радиаторы) за счёт установленного контроллера Zont h-1 v . 02 . Заказчику это ничего не стоило , потому что автоматика и так входила в его планы.

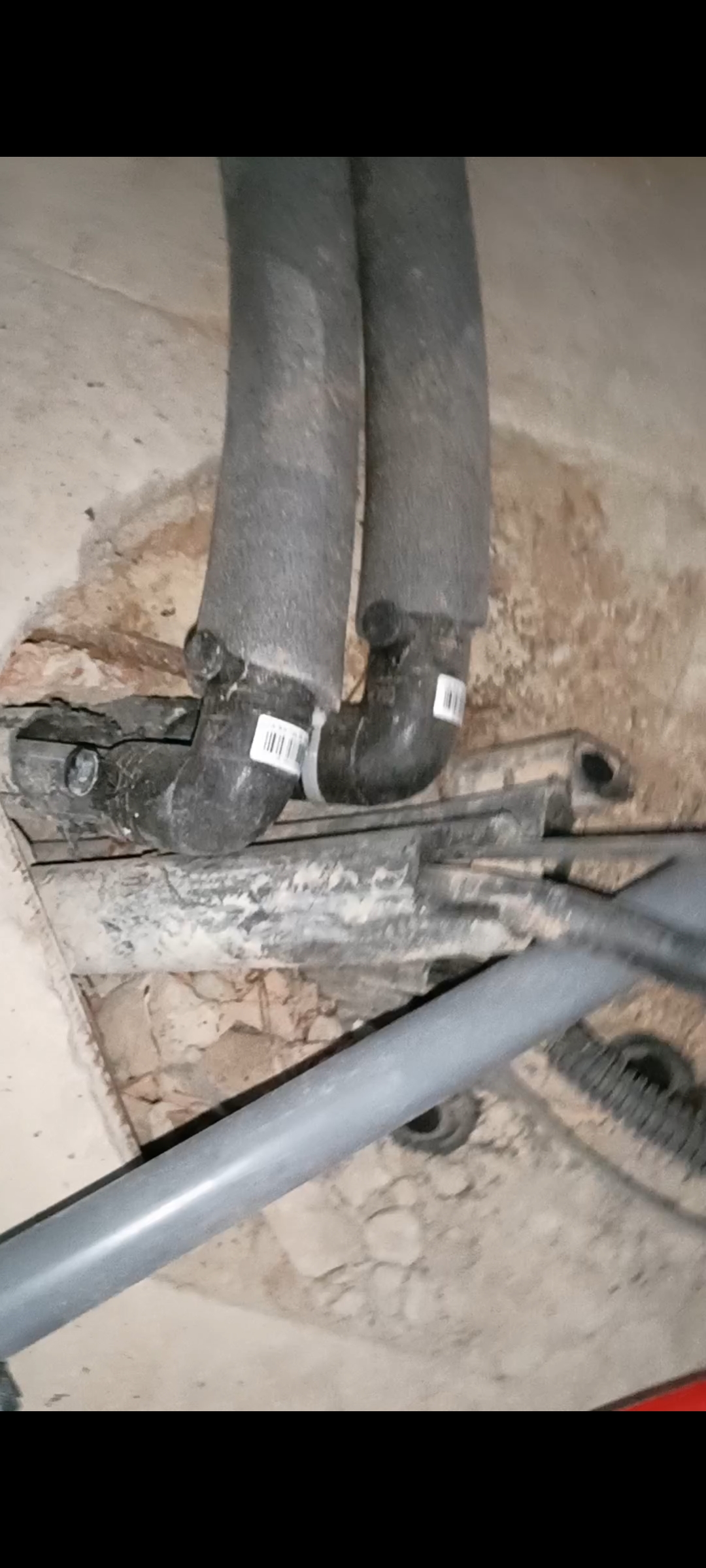

Строители завели трубы посередине котельной и нам пришлось применить электро сварные муфты для ПНД труб и специальный аппарат для сварки ПНД. И перенести ввод водоснабжения, как положено к стене.
