Чем плоха коллекторная (лучевая) схема

Коллекторная разводка – один из способов монтажа гидравлических инженерных систем.

По этой схеме можно собирать системы отопления и водоснабжения. Схема не безупречна, далеко не безупречна…

С одной стороны, со стороны монтажника она хороша. Проще ничего не придумаешь:

Монтируй коллектор и от него к каждому радиатору по две трубы, как правило, одинакового диаметра

С другой стороны, со стороны заказчика, у этой схемы вовсе нет положительных сторон:

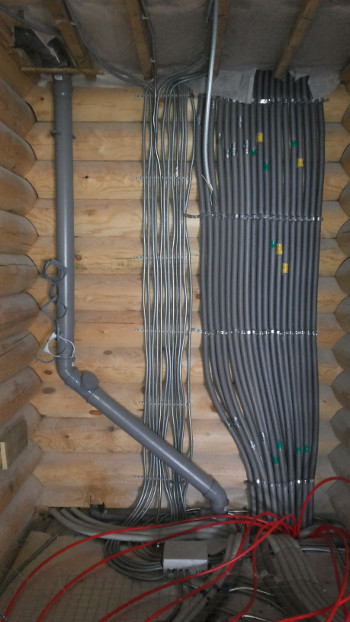

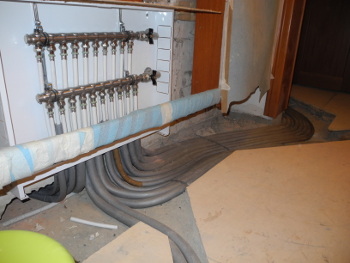

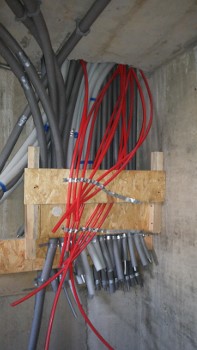

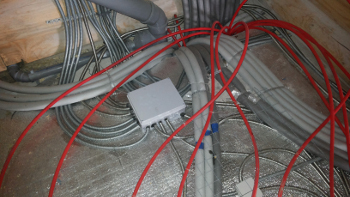

Во-первых: это огромное количество труб. Вот так выглядит монтаж коллекторной схемы в доме

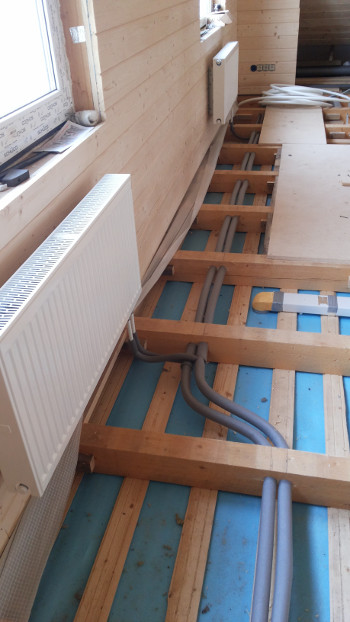

Для сравнения. Вот так выглядит обычная тупиковая схема - всего две трубы и короткие подводки к каждому радиатору. Общая длина труб в 6-8 раз меньше.

Кроме большого количества труб у лучевой схемы есть другие недостатки:

А) необходимость установки коллекторных шкафов. Эти шкафы довольно трудно прятать и часто их установка находится в противоречии с дизайнерскими планами.

Б) если коллекторный шкаф не удается установить в центре дома, для соблюдения одинаковой длины труб ко всем радиаторам, потребуется глубокая балансировка. Что, в свою очередь, повлечет за собой увеличение гидравлического сопротивления и необходимость установки более производительных насосов.

Единственный случай, для которого наиболее подходит коллекторная схема - это монтаж теплых полов. Без коллектора здесь уже не обойтись. Во всех остальных системах выбор коллекторной схемы – не самое лучшее решение.
